Meyer-Lohne REKORDIA 18.000 LTR

Beschreibung

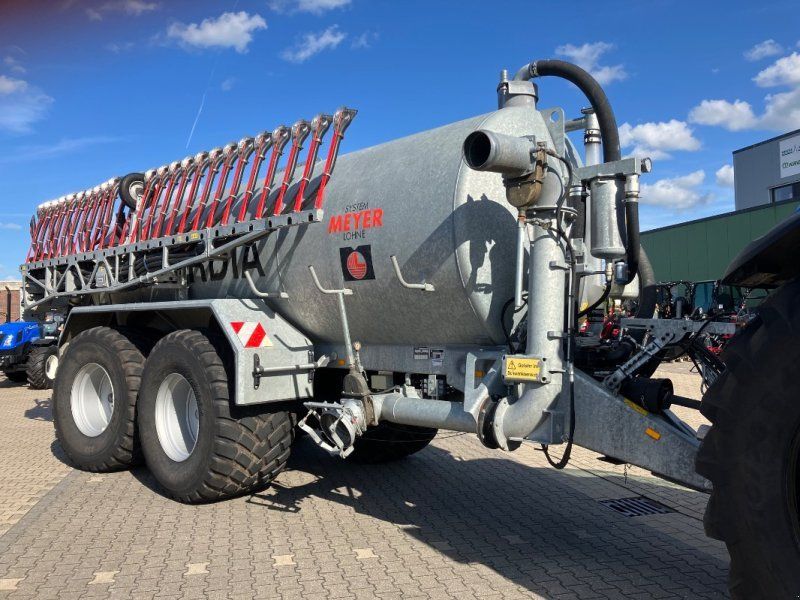

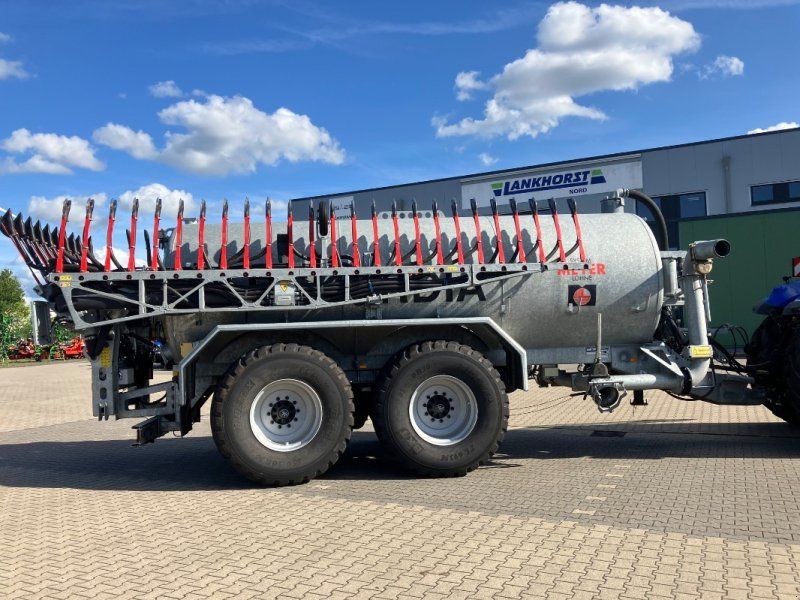

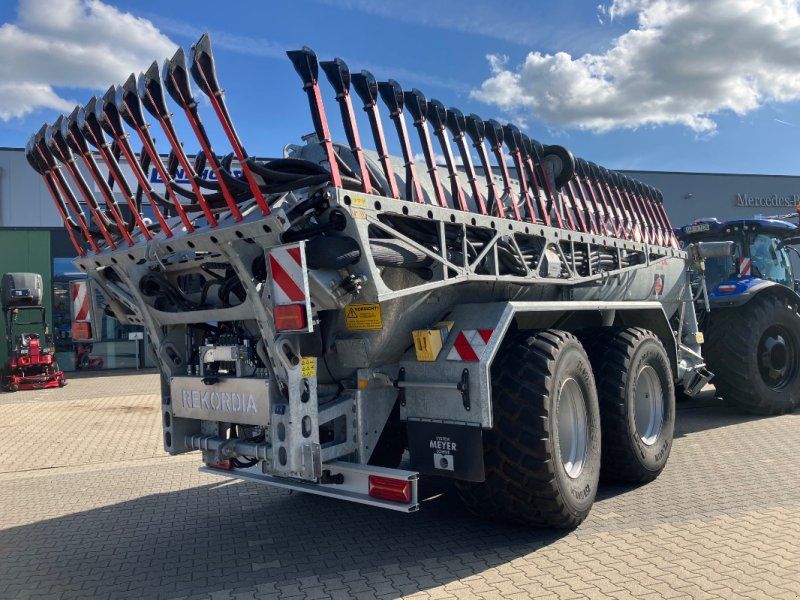

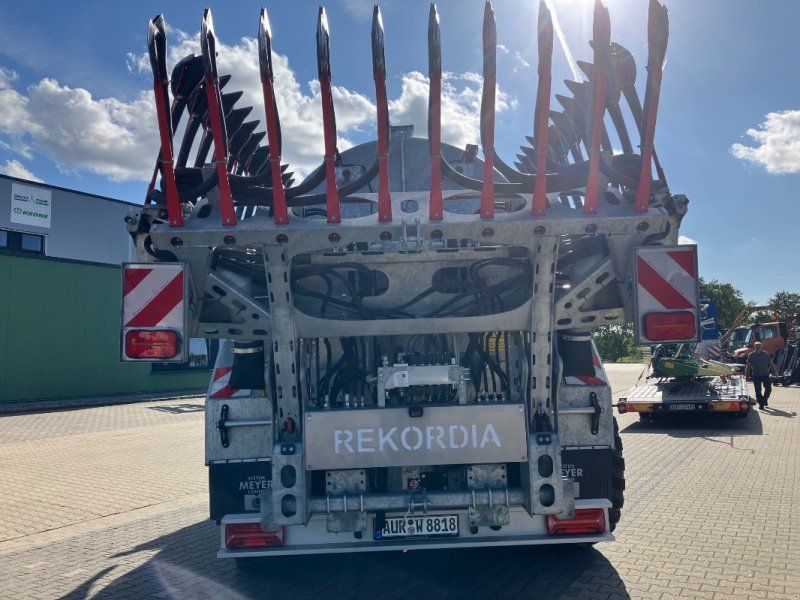

gebr. Meyer-Lohne Vakuumfahrzeug 18.000 Ltr.
Technische Daten:
Anordnung der Achsen : über den Federn
Zugdeichsel ZG 34 : TP
Zugmaulhöhe : 650 mm
Stützlast : 3.000 kg
Spurweite : 2.150 mm
zulässige Achslast : 20.000 kg
Gewichtsbegrenzung : 3.000 kg
TÜV-Abnahme bis : 40 km/h

Grundausstattung Güllewagen:

Behälter:
- Feuerverzinkter Stahlbehälter nach DIN EN1461 für pH 6 bis 10, Wandstärke 6mm,
Durchmesser 1.950 mm, zylindrische Länge 6.000 mm, zusätzlich mit Zinklar-Konservierung;
Behältervolumen 18.200 l
- 3 Schwallwände
- Radkästen als Tankausschnitte vorne und hinten
- Mannlochdeckel 600 mm hinten im Kesselboden
- Plexi-Schauglasrohr 100 mm vorne links an der vorderen Kesselwand
- Ansaugstutzen 200 mm mittig vorne mit T- Stück für Ansaugmöglichkeit links und/
oder rechts
- Ansaugstutzen 200 mm hinten links und rechts blindgeflanscht
- Schlauchablagehaken beidseitig
- UNI-Anbaukonsole verzinkt hinten unten für nachträglichen Anbau von starrer
Schleppschuh- und Schleppschlauchverteilern

Fahrwerk:
- stabile Zugdeichsel und Rahmenholmedurchgehend am Kessel verschweißt und verzinkt
- Obenanhängung mit Zugmaulhöhe 950 mm, max. Stützlast 2 Tonnen
- höhenverstellbare Stützwinde lackiert
- Nachlaufgelenktes Doppel-Achsaggregat mit Achsvierkant 150 mm und Bremse
410 x 180 mm mit hydraulischer Rückfahrsperre sowie Einheitslenkachse hinten,
- Achsabstand 1.900 mm, Spurbreite 2.150 mm
- Parabelfederung, Achsen oberhalb der Federn montiert
- lastabhängiggeregelte Doppelleitungs-Druckluftbremsanlage (ALB) mit Bremszylinder
- Niederdruckbereifung 750/60R-30,5 mit Profil FL693M RADIAL BKT bis 60 km/h
- Unterlegkeile und Warntafeln
- Kotflügel verzinkt mit Schmutzfänger
- Unterfahrschutz mit LKW Drei-Kammer- Beleuchtung
- TÜV-Prüfung m. Betriebserlaubnisschein bis 40 km/h mit Gewichtsbegrenzung auf
max. 22 Tonnen. Gesamtgewicht nach EN707

Pumpentechnik:
- Kompressor 12.000 Liter luftgekühlt für Zapfwellendrehzahl max. 1.000 U/min.
- 1. Überlaufsicherung 100mm für Kompressor mit Überdrucksicherheitseinrichtung
verzinkt
- 2. Überlaufsicherung 100 mm als Syphonabscheider verzinkt mit Handentleerung
- Schalldämpfer und Ölabscheider 100 mm verzinkt
- Manometer als Vakummmeter
- Messing-Überdruckventil 2 1/2" bis 0,5 bar
- Ansaug 150 mm mit Keilflachschieber aus Messing und Schnellkuppler vorne links
- hydraulisch einfachwirkender Messing-Auslaßschieber 150 mm
- Weitwinkel-Gelenkwelle einseitig mit Überlastscherstift
- Ansaugleitung NW 150, 5 m lang (4 m Spiralsaugund Druckschlauch mit V- Teil
und 1 m verzinktes Rohr)

Zusatz-/Sonderausstattung:
- Niederdruckreifen BKT 850/50R-30.5, FL-693 M, Radial, Mittelstegfelge,10-Loch
->l Einpresstiefe ET- 0
->l Breite 862 mm, Höhe 1625 mm
->l Tragkraft 7850 kg (1,6 bar / 10 km/h)
->l Gewicht in kg 415
- starre Hitch-Deichsel verzinkt aus Kantprofilen  mit Zugkugelöse K80 mit Vorbereitung
für Zwangslenkung bis 24 Tonnen Gesamtgewicht, Stützlasterhöhung auf 3 bis 4
Tonnen, Zugmaulhöhe 650 mm
- pneumatisch-doppelwirkende Kompressorumschaltung von Saugen auf Drücken,
anstatt manuelle Betätigung, bestehend aus:
->l mit pneumatischer Entlüftung Entleerung des Syphonabscheiders
->l elektrische Fernbedienung mit 6 m Kabel für Bedienung auf dem Schlepper
->l 3-POLIGE STECKDOSE AM SCHLEPPER NÖTIG
- MEYLO-Saugbeschleuniger Typ II bis 8" für Ansaugarme und Vakuumfahrzeuge zum
schnelleren Befüllen und höhere Befüllung des Tankvolumens, angetrieben durch
Hydraulikmotor (mindestens 60 Liter/min und 160 bar) für Hydraulik doppelwirkend,
inklusive Betriebsanleitung. Folgende Hydraulische Anschlüsse werden benötigt:
1 x Vorlauf + 1 x Rücklauf
- zusätzlicher Ansaug 150 mm mit Messing- Keilflachschieber und Schnellkuppler
verzinkt für manuelle Handbetätigung komplett (vorne rechts)
- 2 Arbeitsscheinwerfer LED 2000 Lumen 12 bis 24V für Gestängebeleuchtung
- Vorbereitung MAXI-Saugarm 200 mm in Fahrtrichtung vorne RECHTS
->l zur Hochbehälter- oder Grubenabsaugung geeignet
->l blindgeflanscht
->l mit Aufnahme für Hydraulikzylinder
->l Verstärkung am Behälter zur späteren Nachrüstung
- 3x Verlegung einer Hydraulikleitung nach hinten unter dem Güllewagen zur
Bedienung von Schleppschlauch- oder Schleppschuhverteilern pro Funktion
(EW = 1x, DW = 2x) Vorlauf 18L, Rücklauf 18L, LS 8L

Vogelsang Blackbird 15m Schleppschuhverteiler
Seriennummer: HMB 3134.1040
Technische Daten:
- Arbeitsbreite 15 m
- 2x ExaCut ECQ30 DN40
- 25 cm Schlauchabstand
- Vierpunkt- oder Festanbau
- Fangvorrichtung
- Integrierter DropStop durch Hochschwenken der Seitenarme
- Aktiver Druck auf allen Kufen
- Stützräder, stufenlos einstellbar
- Stabile Blattfedern mit integrierter Schwingungstilgung
-Passiver Pendelausgleich im Mittelrahmen für optimale Bodenanpassung
- Abstellfüße
- Warnschilder mit LED Beleuchtungssatz
- Gülleablaufschläuche DN 40
- Zuleitung Verteiler DN 125
- Anschluss Zuleitung Verteiler 2x DN 125
- T-Stück mit Zuleitung Hinterrahmen DN 150 inkl. Blindflansch und Kugelhahn
- Teilbreitenschaltung Rechts / Links mit hydraulischen Plattenschiebern
- Hydraulisch schwenkbare Seitenarme mit endlagengedämpften Hydraulikzylindern
- Anfahrschutz je Seite 1,5 m
- Optimale Positionierung der Exaktverteiler mittig im Seitenarm, für gleichlange
Ablaufschläuche
- Strömungsoptimierter Gülleauslass für optimale Gülleablage
- Neuartige Geometrie der Kufe für sicheres Teilen des Bestandes
- ohne Verbindungsleitung zwischen Schleppschuhgestänge und Faß

Steuerung BlackBird
- Manuelle Steuerung über Kippschalter inkl. Vorgewendemanagement
(nur in Kombination mit ECQ möglich)
Grundausstattung:
- Hydraulikblock
- Leitungen steckfertig ab Gestänge (Leitungen P, T, LS fassseitig bis Fahrzeugende verlegt)
- Verbindungskabel (15m + 3m, Trennstelle am Verteilerkasten zwischen Fasswagenende
und Gestänge)
- Montage des Hydraulikblocks in das Gestänge
- Bedienteil
Hauptfunktion:
1) Verteilersteuerung
2) Ein- / Ausklappen der Seitenarme
3) Hauptschieber Fass ansteuern
4) DropStop heben / senken
5) Vorgewendemanagement
Zeitbasierte Steuerung*
6) Teilbreitenschaltung links ansteuern
7) Teilbreitenschaltung rechts ansteuern
* Vorgewendemanagement
- Einsetzen: Hinterrahmen senken + Verteiler ein
(inkl. Drehrichtungswechsel)
Zeitverzögert Fassschieber / 3-Wegehahn öffnen
- Ausheben: Hinterrahmen heben + Verteiler aus +
Fassschieber / 3-Wegehahn zu
(Sensor: Hinterrahmen oben = Verteiler aus)

MAXI-Saugarm 200 mm RECHTS verzinkt für REKORDIA-Fahrzeuge für Hochbehälter-
oder Grubenabsaugung, ohne Vorbereitung am Behälterbestehend aus:
- Drehgelenk mit doppelwirkend-hydraulischen Zylinder
zum Anklappen von Arbeits- auf Transportstellung,
- Saugarm mit Ansaugkopf und V-Teil
- einfachwirkend-hydraulischer Messing-Keilflachschieber
- Belüftungfsventil mit elektrischer 12 V Bedienung
- inklusive Montage im Werk
- nur in Verbindung mit elektrohydraulischen Steuerblock

AUTOMAX-Andockstation 200 mm verzinkt auf fahrbarem Untergestell
für Hochbehälter- oder Grubenabsaugug für REKORDIA-Fahrzeuge, bestehend aus:
- mit 4 Rädern
- für Fronthydraulik
- hydraulisch einfachwirkenden Spatenschieber 200 mm
- die automatische Öffnung und Schließung erfolgt mittels Saugarm (Fahrzeugseitig)
- 200mm Schnellkuppler für Perrot V-Teil
- nur für Drei-Punkt-Aufnahme vorne am Schlepper

Elektro-hydraulische TRIO-Fernbedienungseinheit einsetzbar für Schlepperhydraulik,
bis 25 Liter
- pro Minute bei 200 bar inklusive Vor - und Rücklaufleitung 5 m mit Hydraulikstecker
- 3 Funktionen nur einzeln schaltbar, mit Elektro-Magnetventilen
- mit integrierten Sitzventilen, anbaubar am Fahrzeugrahmen
- Fernbedienungsbox im Kunststoffgehäuse mit 3-fach Wahlschalter,
mit 7 m Zuleitung und Stecker für Spannungsversorgung 12 V
- inklusive Montage im Werk
Funktionen
- Maxi-Saugarm aus und einklappen

mechanisch-hydraulische Zwangslenkung für Tandem-Fahrzeuge für
Vorwärts- und Rückwärtsfahrt
- mit einem Lenkzylinder an der Hitch-Deichsel
- mit Kugelöse K50, Handpumpe inklusive Ölvorratsbehälter und Druckmanometer
- nach ISO 26402 in Fahrtrichtung links
- Nur in Verbindung mit gekanteter Hitch-Deichsel
oder hydraulisch gefederter Hitch-Deichsel
- Vorrüstung mit K50-Anlenkkugel in Fahrtrichtung links nach ISO-Norm 26402
muss Schlepperseitig vorhanden sein
