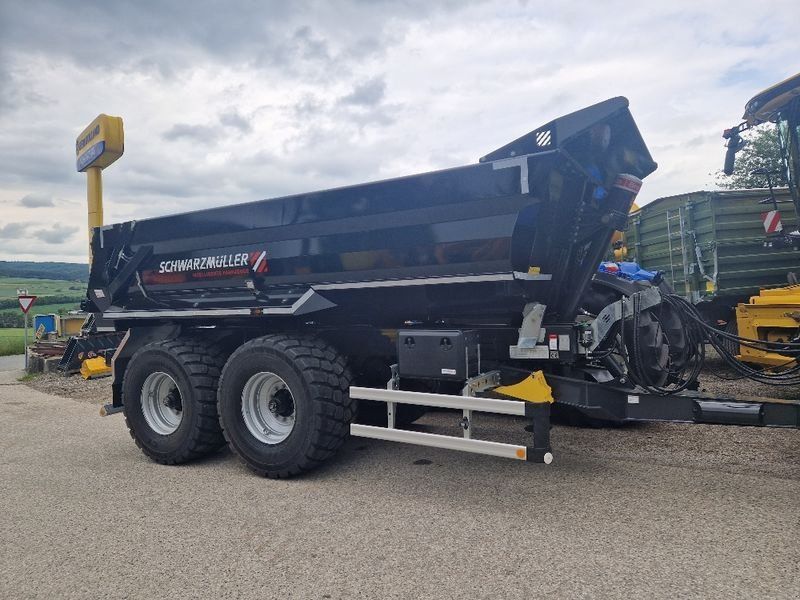

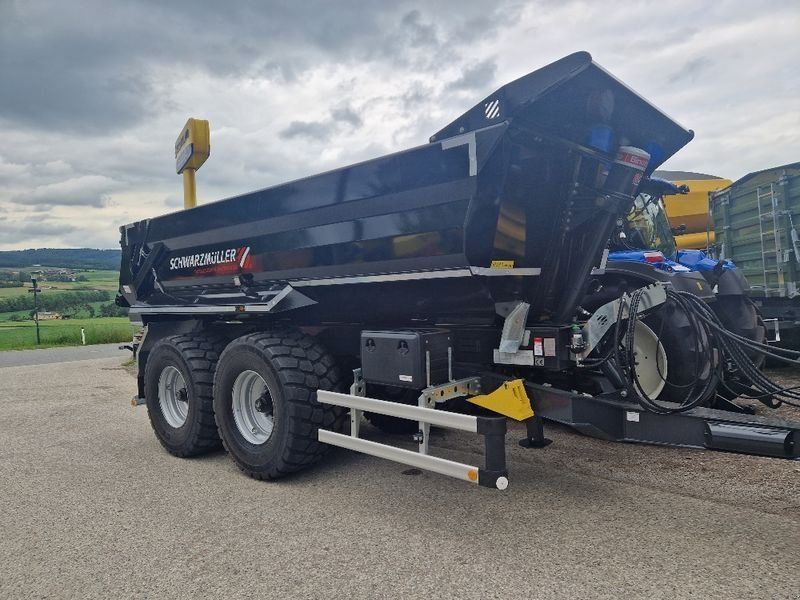

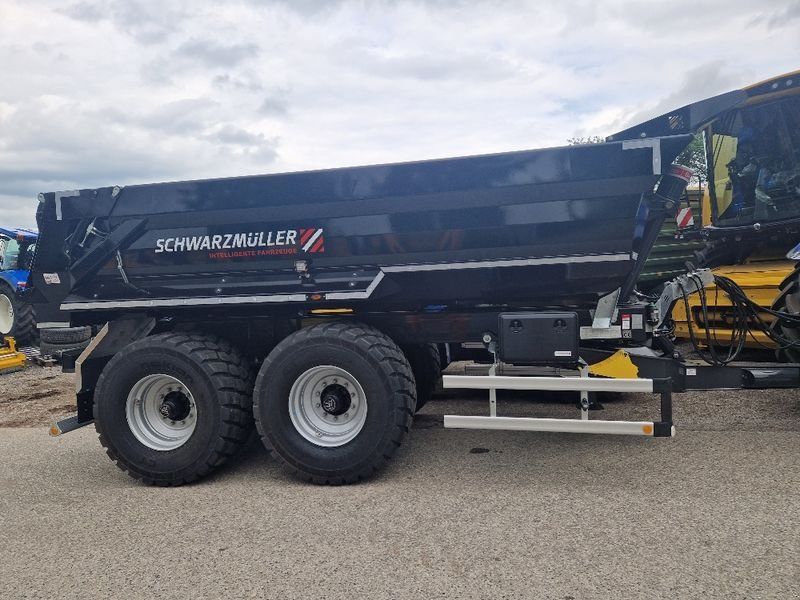

Schwarzmüller TP22

Beschreibung

Zugkraftbedarf mind. 125KW/170 PS, Eigengewicht mind. 6.5t
Stützlast mind. 4 t,
Anhängekupplung K80 Kugeleinsatz, Lagerbock mit Untenanhängung
Lagerbock-Weite mm
Hydraulikversorgung für 2-Rohr-Kipphydraulik und Hydraulikversorgung mit mindestens
3 doppelwirkende Steuergeräte für Zugdeichsel, Stützfuß, Rückwand, etc. (Ölvolumen ca. 40l erforderlich)
Gewichte
Gesamtgewicht (zulässig) 22 t
Gesamtgewicht (technisch) 28 t im Offroad-Einsatz
bei Stützlast 4 t
Maße
Innenlänge ca. 5.300 mm
Innenbreite ca. 2.330 mm
Laderauminnenhöhe ca. 1.200 mm
Ladevolumen ca. 13,5 m³
Gesamtbreite max. 2.550 mm
Ladehöhe unbeladen ca. 1.500 mm
Rahmen
Zentralachs-Stahlrahmenschweißkonstruktion in gewichtsoptimierter Bauweise
Leichtbau-Rahmen aus hochfesten Feinkornstahl, für Einsatz mit Breitreifen bei
Gesamtbreite max. 2.550 mm
Zugeinrichtung
Schwerlast-V-Zugdeichsel in geschweißter Fachwerkskonstruktion,
hydraulisch höhenverstellbar ca. 500 mm und gedämpft,
mit Schwerlast-Kugelkopfkupplung K80, samt Reifenanfahrschutz
Stützeinrichtung
Vorne 1 hydraulischer Stützfuß, Stützlast 8 t, beladen abkuppelbar, Betätigung über Zugfahrzeug
Stützfüsse einfärbig lackiert, in Fahrgestellfarbe
Achsen
BPW-Pendelaggregat mit Trommelbremsen, S-Nockenbremse 410/180 mm,
Tragfähigkeit 24 t (statisch 30 t), Offroad-Ausführung
2 Achsen
Achsabstand 1.550 mm
1. und 2. Achse starr
Räder

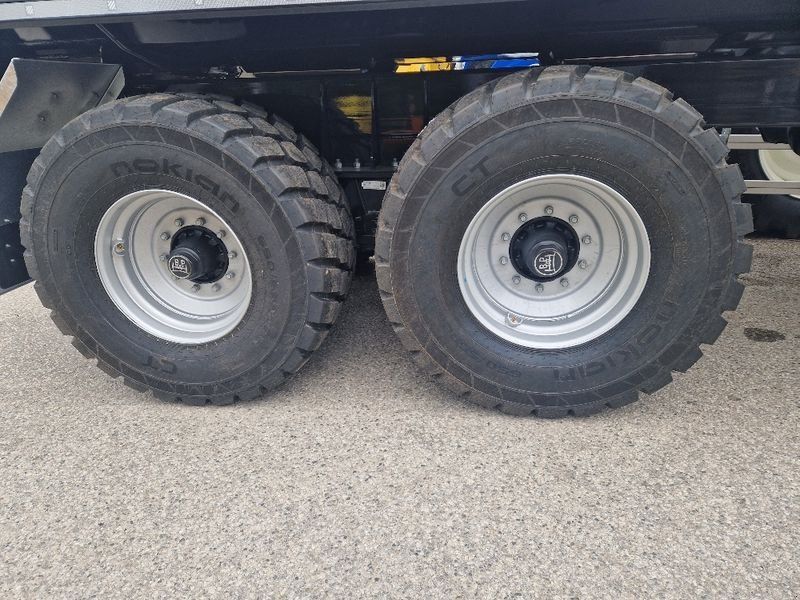

4 Stück Reifen 650/55 R 26,5, 177D, Fabrikat Nokian CT (Baustellenprofil),
Tragfähigkeit 15,8 t / Achse bei zulässiger Höchstgeschwindigkeit von 40 km/h
4 Stück Stahl-Felgen 20,00 x 26,5, Einpresstiefe 30 mm, silber
Bremsanlage/Federung
Zweileitungs-Druckluftbremsanlage
Bremsanlage Fabrikat Wabco
Hydraulischer ALB-Regler
Ohne ABS - für Traktorbetrieb bis 40 km/h
Federspeicher-Feststellbremse auf 2. Achse
Stahl-Luftbehälter 80 l
Brems-/Luftverbindungsleitungen mit 2 Einzel-Kupplungsköpfen gelb/rot
Schlauchleitungen über Schlauchturm verlegt
Kippmulde
Stahlmulde mit verstärktem Bodenblech aus Spezialstahl HB450 (Hardox oder
vergleichbares Material)
sowie verstärkten Obergurt
Bodenstärke 6 mm = durchgehendes Bodenblech, Wandstärke 6 mm
Vorderwand und Rückwand schräg,
beidseitig im Räderbereich außen durchgehendes Stahl-Schutzblech (Schürze)
Erhöhter Baggerschutz
Stahl-Sonder-Rückwand außenliegend, für extrahohe Öffnung mit versenkter Lagerung, doppelwirkender Hydraulikzylinder mit Lasthalteventil für Hydraulikbetätigung über
Zugfahrzeug, ohne Schüttgosse, nicht zum gewaltsamen Materialverdichten geeignet, mit zusätzlichem Gelenk, seitlich fixe Verriegelungshaken
Hydraulik
1-Rohr-Anlage mit Hydraulik-Verbindungsschlauch samt Steckkupplung SVK DN13
1 Stück Front-Kipperpresse für Rückwärtskippung, Kippwinkel ca. 55 °
Plane
Ohne Rollplane und auch nicht dafür vorbereitet
Beleuchtung/Elektrik
12/24-Volt-Beleuchtungseinrichtung
2 Stück VollLED-Fünfkammer-Schlussleuchten "EcoLED II" mit Vorschaltgerät auf separatem Leuchtenträger
2 Stück LED-Positionsleuchten vorne
2 Stück LED-Umrissleuchten hinten
LED-Seitenmarkierungsleuchten
2 Stück LED-Kennzeichenleuchten
Fixes Verbindungskabel mit 1 x 13-poligem Stecker mit Adapter auf 7-polig
4 Stück zusätzliche LED-Arbeitsscheinwerfer Anbau je 1x links und 1x rechts seitlich und 2x hinten, separate Stromversorgung über 3-pol. Stecker (nach DIN 9680)
Lackierung
Stahlgranulatreinigung, mehrschichtige Epoxidzinkphosphatgrundierung und
Spritzlackierung mit 2-Komponenten Polyurethan Decklack
Fahrgestell = RAL 7021 Schwarzgrau
Mulde und Rückwand lackiert = RAL 9005 Tiefschwarz
Radnaben schwarz = pulverbeschichtet
Stützfüsse einfärbig lackiert, in Fahrgestellfarbe = RAL 7021 Schwarzgrau
Unterfahrschutz = feuerverzinkt, unlackiert
Seitlicher Anfahrschutz = Werkswahl
Ohne Haftungs-/Lackiergarantie bei überlackierten beschichteten Anbauteilen
Kunststoffteile schwarz, unlackiert
Pulverbeschichtete An-/Einbauteile schwarz
Feuerverzinkte An-/Einbauteile unlackiert
Beschriftung
Schwarzmüller-Beschriftung seitlich
Schwarzmüller-Beschriftung hinten
Seitlich reflektierende Konturmarkierungsstreifen in weiss/silber über ganze Länge
und auf Brücke oben 2 Ecken, nach ECE 48
Zusätzlich Konturmarkierungsstreifen vorne in weiss/silber, nach ECE 48
Hinten reflektierender Konturmarkierungsstreifen in rot, umlaufende Voll-
Konturmarkierung, nach ECE 48
Zubehör/Allgemein
Hinten Schmutzbleche aus glattem Stahlblech, verzinkt, mit Spritzschutz
Stahl-Formrohr-Unterfahrschutz, feuerverzinkt, hochklappbar
2 Unterlegkeile, gemäß Vorschrift, mit Halterung
2 Stück Abschleppösen, am Fahrgestell hinten, für Zugbeanspruchung max. 16 t
Zentrale Schmierleisten nach außen gezogen
Halterung für Schaufel, Besen und Schaber
Lärmdämpfer = Gummiauflagen
Zubehör/Anbauteile
INFO Ohne Reserveradhalter
1 Stück Kunststoff-Werkzeugkasten 600x415x460 mm (BxHxT außen), mit 2
Verschlüssen, absperrbar, unlackiert
Seitlicher Anfahrschutz aus Aluminium-Profilen laut Vorschrift
Zubehör/Beschilderung
Aufkleber, Bedienungs- und Sicherheitshinweise, in Deutsch
Kennzeichenhalterung
CE-Kennzeichnung
Abnahme und Dokumente
"EG-Einzelabnahme" für Traktorbetrieb
Änderungen und Irrtümer vorbehalten.

Höhe Bordwand (mm) 1200,
Bremse Druckluftbremse,
Innen-Länge (mm) 5300,
Innen-Breite (mm) 2330,
Eigengewicht (kg) 5900,
Automatische Rückwand 1,
Typenschein 1,
Hydraulische Bordwandverriegelung 1,
Zul. Gesamtgewicht (kg) 22000,
Nutzlast (kg) 16000,
Hydraulischer Stützfuß 1
