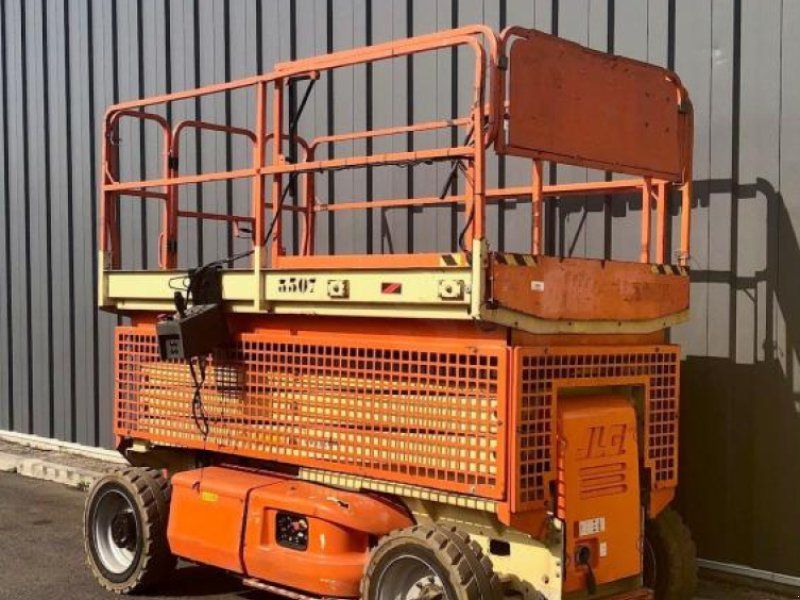

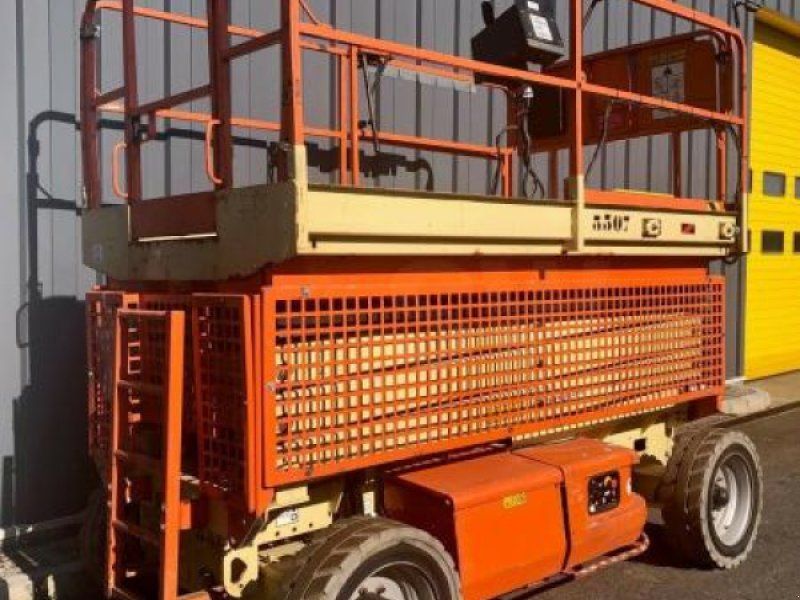

JLG 3369 LE

Beschreibung

A. Hauteur plate-forme – en élévation 10.06 m
B. Hauteur plate-forme – baissée 1.69 m
C. Hauteur rambardes 1.10 m
D. Hauteur totale (rambardes repliées) 1.98 m
E. Dimensions plate-forme 1.65 m x 2.92 m
F. Extension plate-forme 0.91 m
G. Largeur totale 1.75 m
H. Longueur totale 2 3.07 m
I. Empattement 2.32 m
J. Garde au sol 0.20 m
Charge sur plate-forme 450 kg
Charge sur extension plate-forme 120 kg
Durée d’un cycle (montée/descente) 38/42 sec.
Hauteur maximum de translation 10.06 m
Poids 1 4,600 kg
Pression au sol maximum 8.1 kg/cm2
Vitesse de translation – repliée 4.8 km/h
Vitesse de translation – en élévation 0.8 km/h
Pente franchissable 35%
Rayon de braquage – intérieur 2.29 m
Rayon de braquage – extérieur 4.88 m
Pneus (Non-marquants) 240/55-17.5
Freins Electro-magnétiques
Moteur électrique Courant Continu
Pompe hydraulique Pompe à engrenage
Batteries 8 x 6V 370 A/hr
Chargeur (120/240V - 50/60HZ) 23 Amp SCR Automatique
Systeme hydraulique 32 L
Extension de la plate-forme de 0.91 m
Rambardes rabattables
Porte à fermeture automatique
Boîtier de commandes de l
