CONRAD Conrad Combi 500 HD
Merkmale
Beschreibung

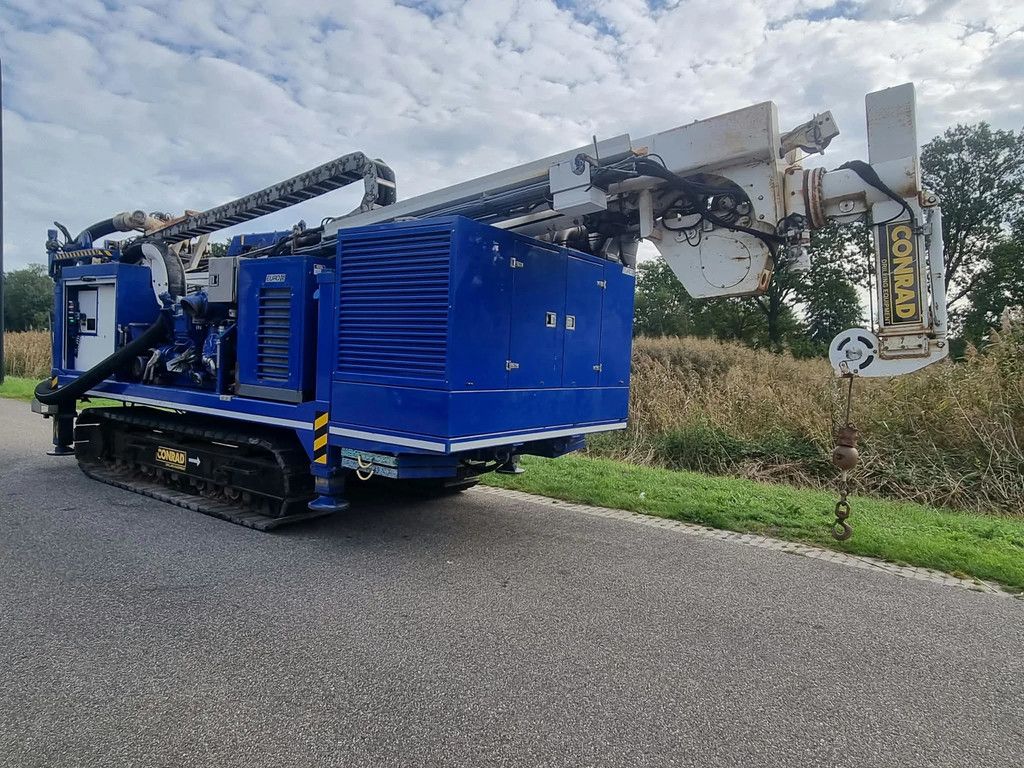

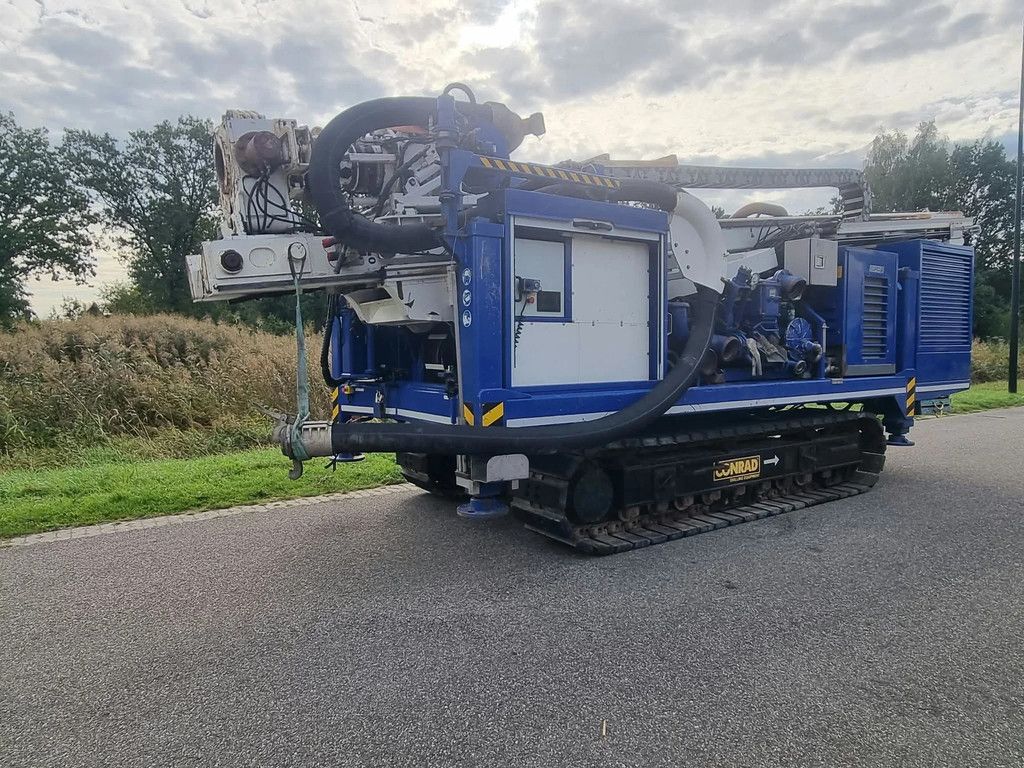

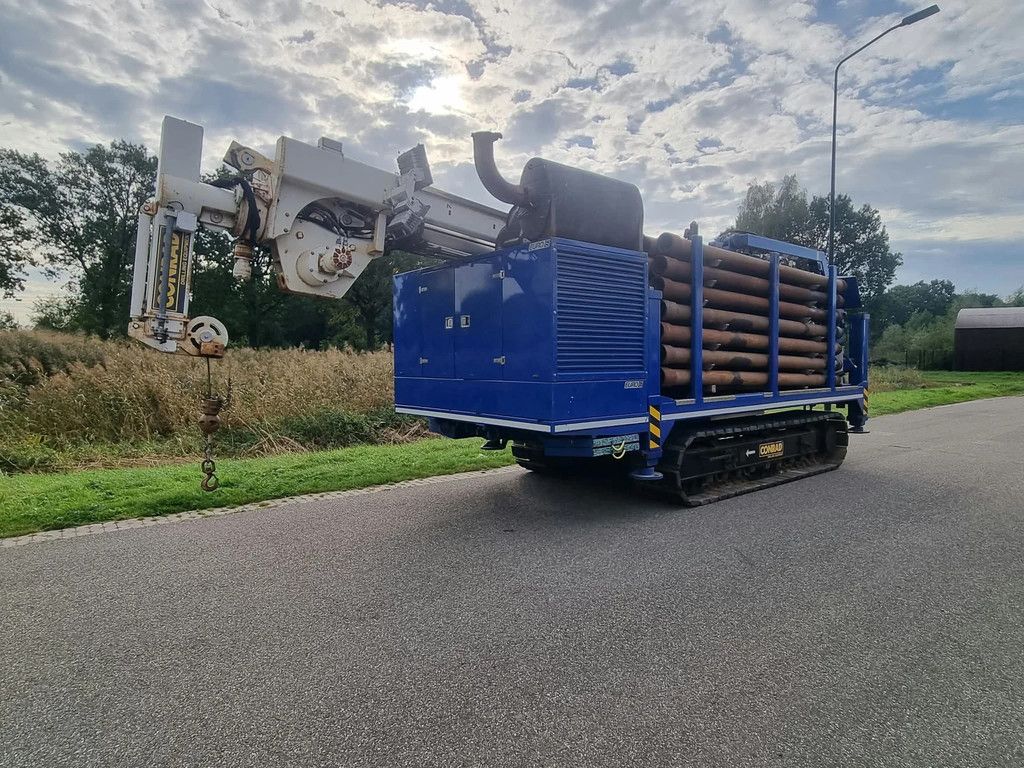

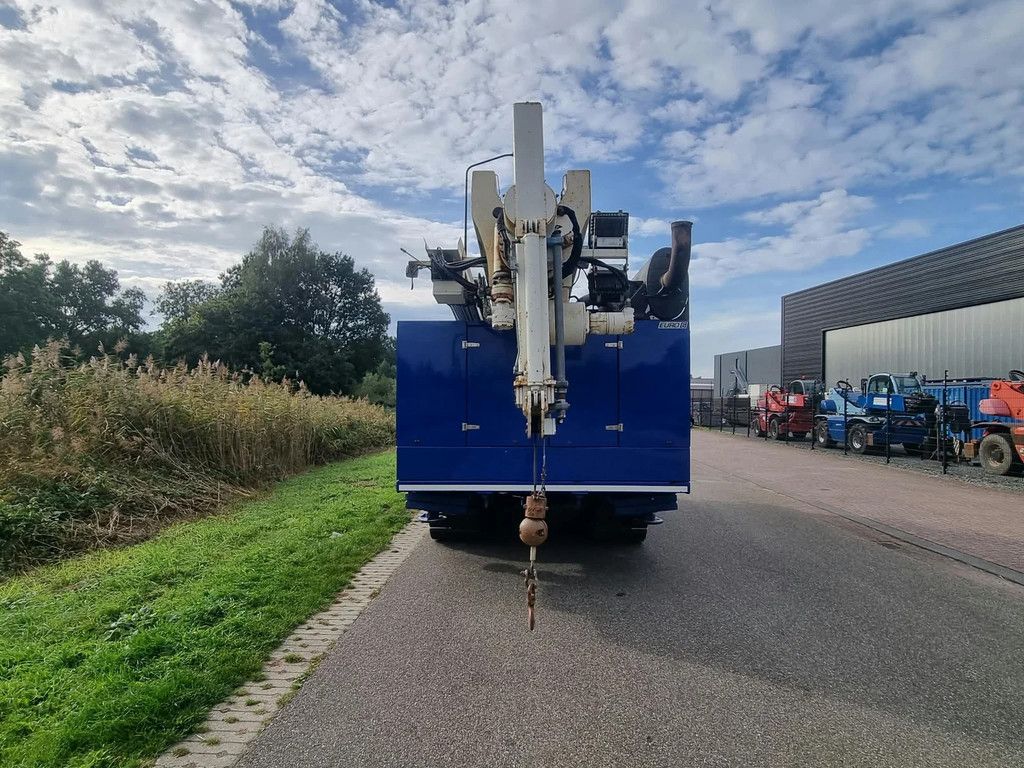

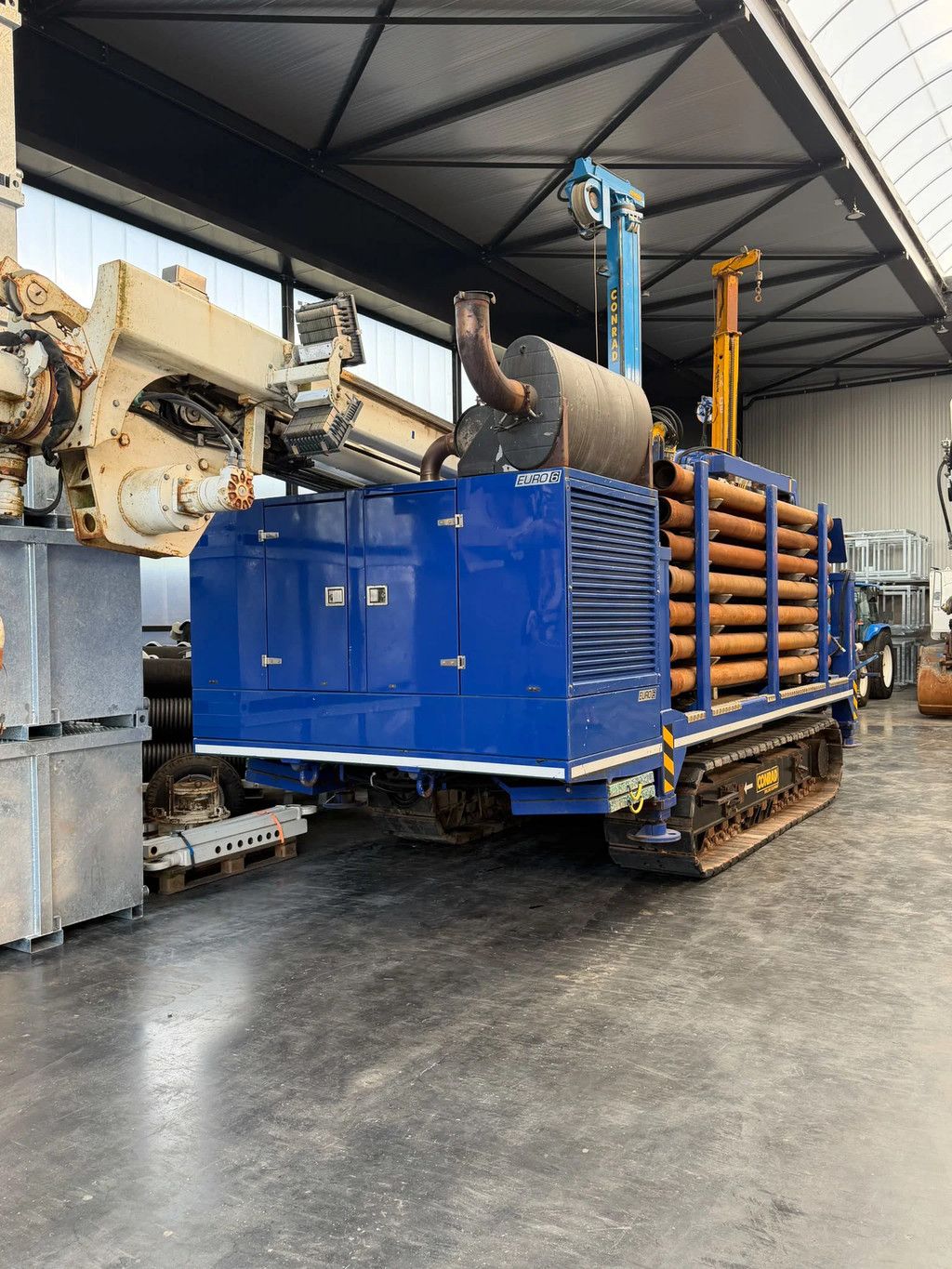

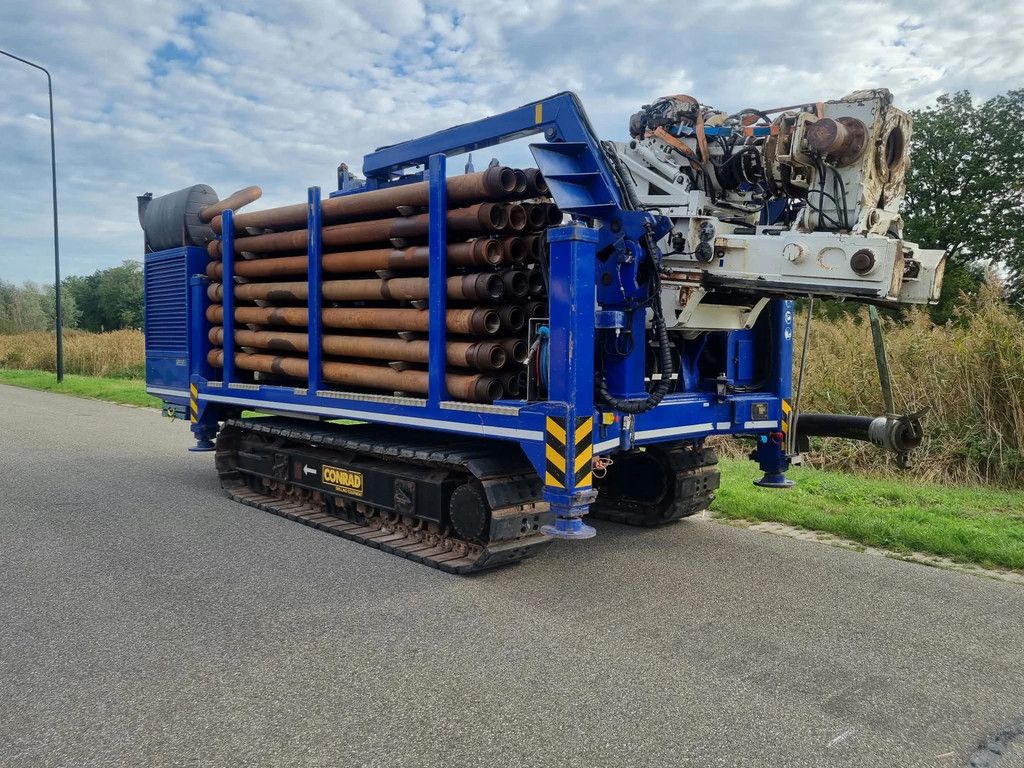

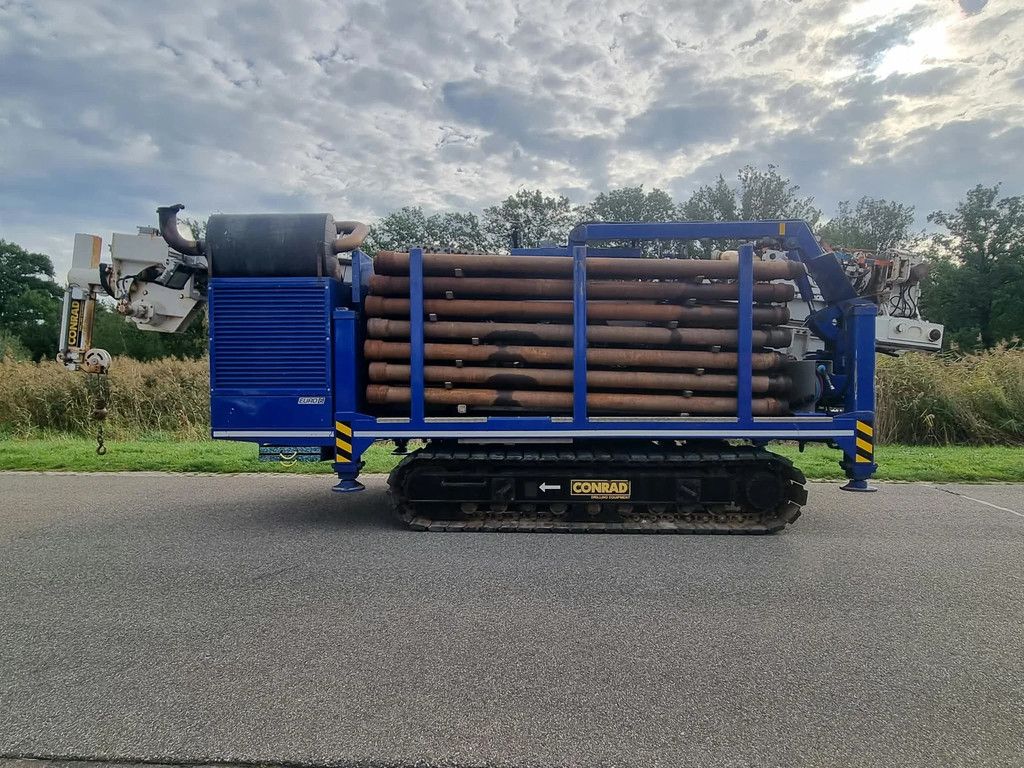

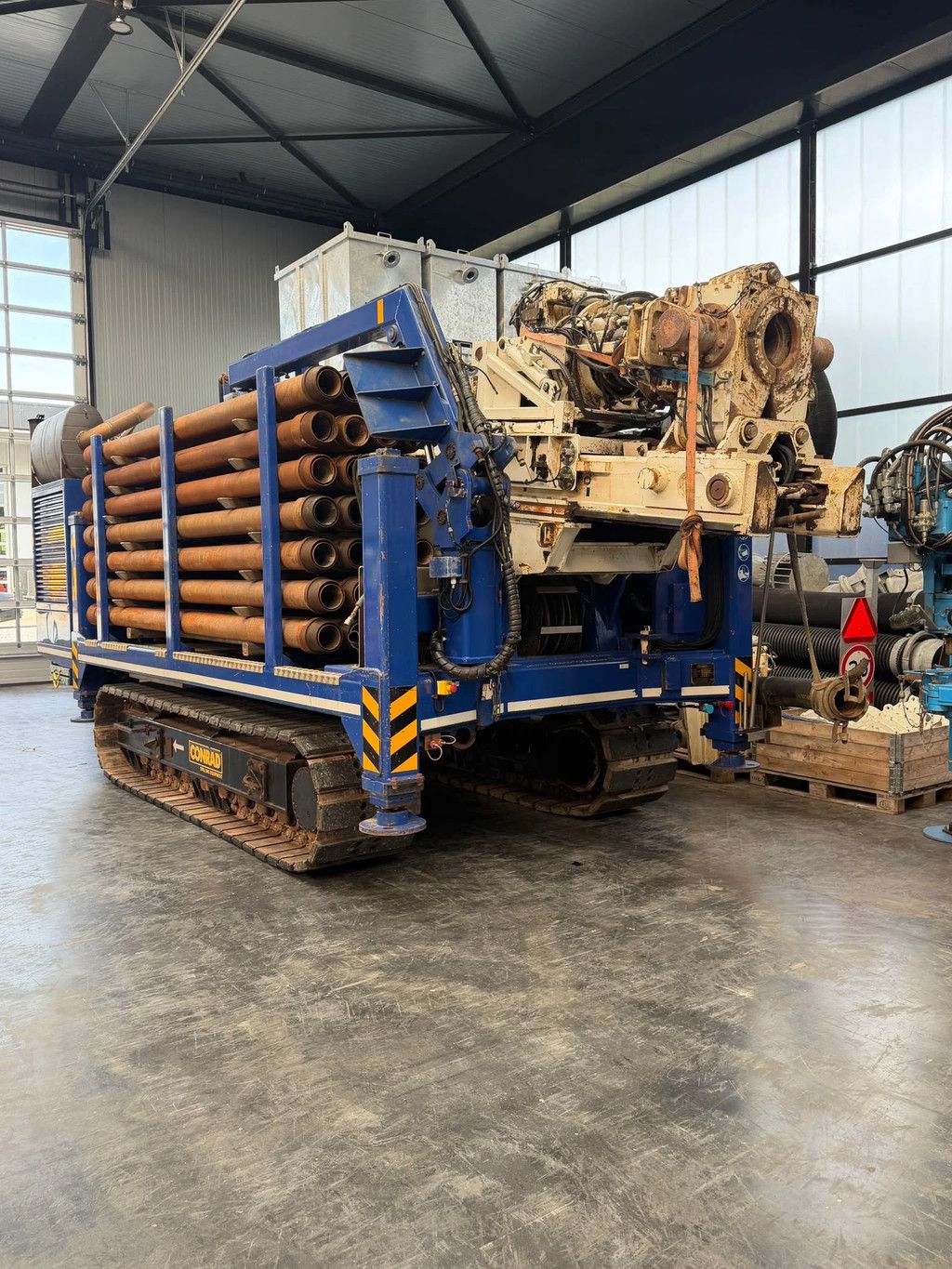

Die Conrad Combi 500 HD ist ein auf einem Raupenfahrwerk montiertes Bohrgerät, das für Reverse-Circulation-Verfahren (direkte und indirekte Umkehrspülung), Airlift-Verfahren, Schlagbohren sowie Rotary-Bohren mit direkter Spülung ausgelegt ist.

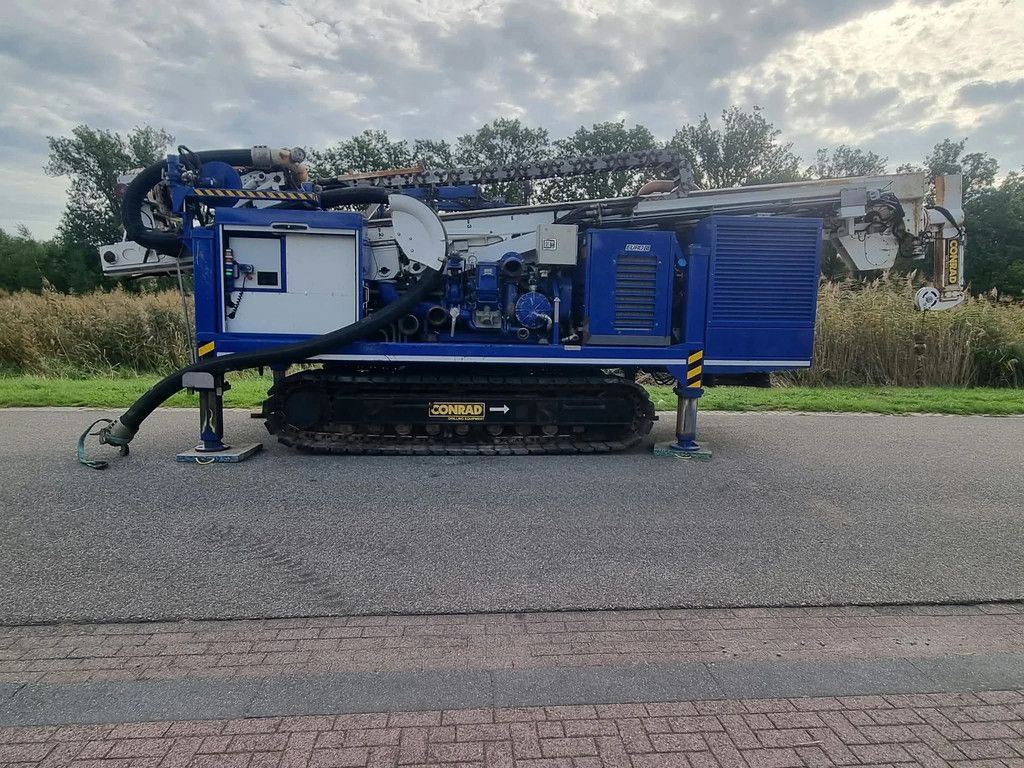

Das Gerät ist auf einem hydraulisch angetriebenen Raupenfahrwerk mit den Abmessungen von ca. 2,5 m Breite, 4,6 m Länge und 0,85 m Höhe montiert. Die Raupenketten sind 600 mm breit und mit Gummipads ausgestattet. Der Rahmen verfügt über vier unabhängig voneinander steuerbare hydraulische Stützen – zwei vorne und zwei hinten – mit einem Hub von 1.000 mm. Ein hydraulischer Drehkranz ermöglicht es der Maschine, sich um 360° in beide Richtungen zu drehen, ohne das Fahrwerk zu bewegen.
Der Antrieb erfolgt über einen Iveco FPT-C87-ENTZ Dieselmotor (Abgasnorm Tier 4 / Stage IV Final) mit einer maximalen Leistung von 305 kW (415 PS) bei 2.100 U/min. Das maximale Motordrehmoment beträgt 1.800 Nm bei 1.500 U/min. Der Motor ist in einem schallgedämmten Edelstahlgehäuse mit integriertem Kraftstofftank untergebracht; das Tankvolumen ist auf ein Maximum von ca. 500 Litern ausgelegt. Die Maschine ist mit einem Luftkompressor für pneumatische Werkzeuge, heckseitigen Luftanschlüssen sowie einem zusätzlichen, tief angebrachten Startschalter ausgestattet.
Das Hydrauliksystem versorgt alle Bohr-, Fahr- und Hilfsfunktionen. Ein elektrisches IQAN-Steuerungssystem überwacht und steuert die Hydraulikfunktionen; bei einer Störung ermöglicht ein Notprogramm die Umschaltung auf manuelle Steuerung.

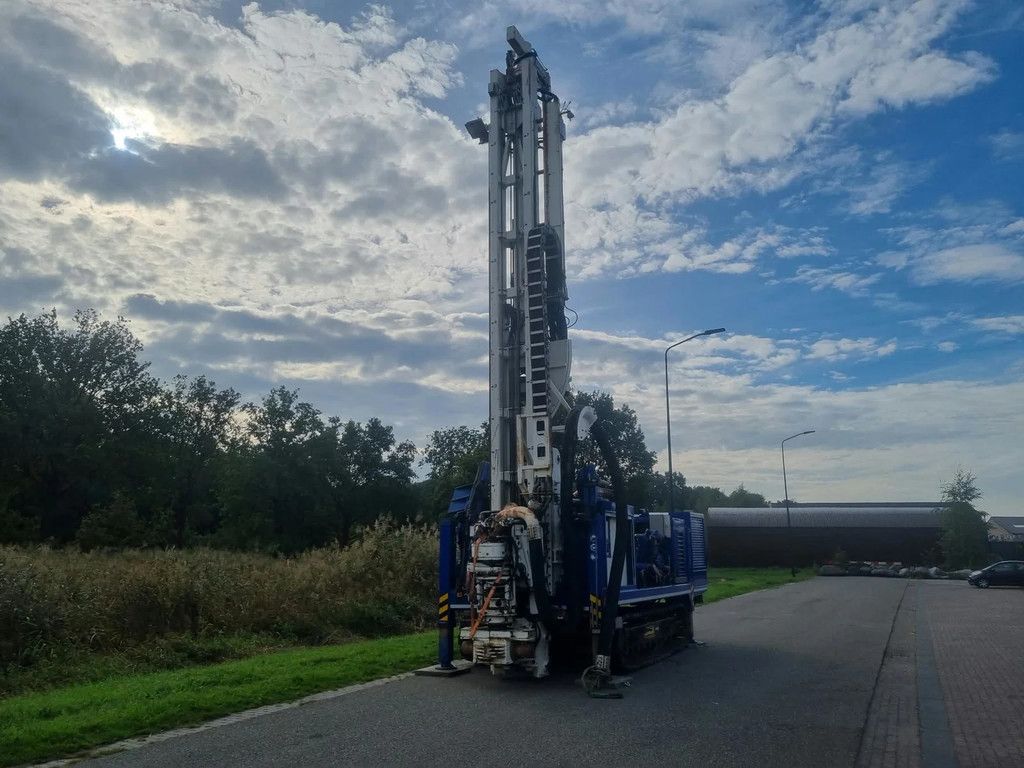

Der Bohrmast ist als geschweißte Kastenkonstruktion ausgeführt und wird hydraulisch aufgerichtet sowie abgesenkt. Der Mast verfügt über einen Verfahrweg von bis zu 1,4 m und eine maximale Rückzugskraft von ca. 40 Tonnen bei Verwendung der unteren Klemme. Für Schrägbohrungen lässt sich der Mast in 5°-Schritten von 90° auf ca. 60° verstellen.
Das System für Rückzug und Vorschub (Pullback/Pulldown) weist einen effektiven Hub von ca. 6 m auf. Die maximale Rückzugskraft beträgt 20.000 daN, die maximale Vorschubkraft 9.000 daN. Die normale Rückzugsgeschwindigkeit liegt im Bereich von 0 bis 0,3 m/s, die hohe Rückzugsgeschwindigkeit bei 0 bis 0,65 m/s; die maximale Vorschubgeschwindigkeit beträgt 0,6 m/s. Die Maschine verfügt über ein System zur Steuerung des Meißeldrucks.

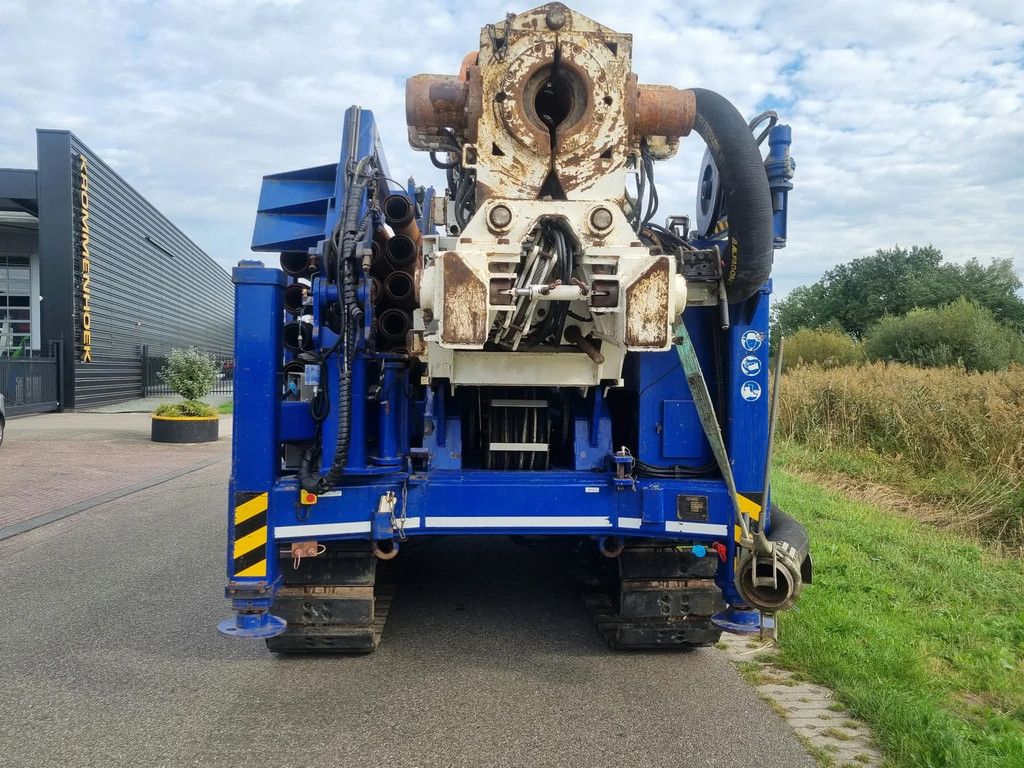

Der Top-Drive-Antrieb hat einen Durchmesser von 6 Zoll und eine Bohrung von 150 mm. Im Modus mit hohem Drehmoment liefert er 2.000 daNm bei 10 bis 50 U/min. Im Modus mit niedrigem Drehmoment liefert er 1.000 daNm bei 10 bis 100 U/min. Drehmoment und Drehzahl lassen sich über das Bedienfeld einstellen, auf dem auch die Drehzahl angezeigt wird. Eine hydraulische Aufbrechvorrichtung unterhalb des Top-Drives liefert ein zusätzliches Aufbrechdrehmoment von bis zu 4.000 daNm. Unter dieser Vorrichtung ist eine Luftdrehdurchführung montiert, um die Airlift-Bohrgestänge mit Luft zu versorgen.

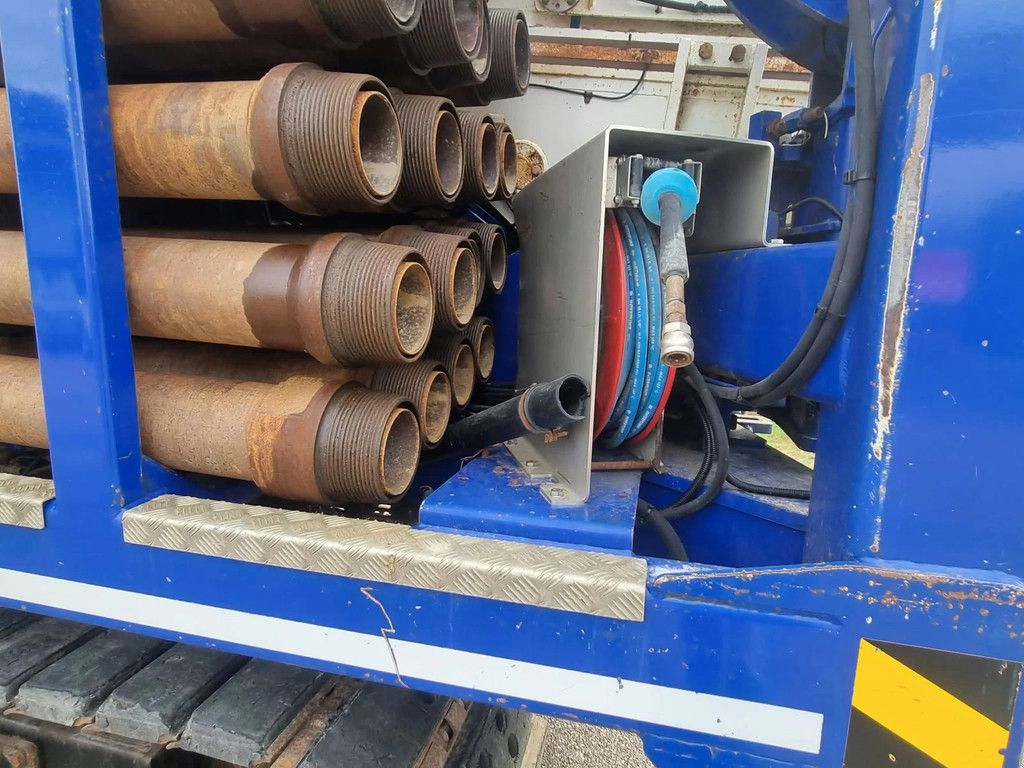

Das hydraulische Spannfutter und die untere Klemmeinheit sind für doppelwandige 5-Zoll-Airlift-Boh
