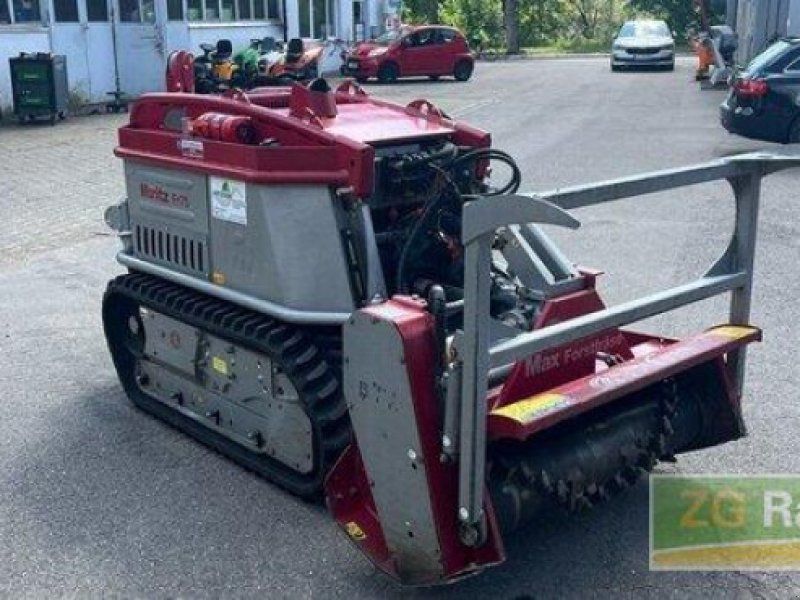

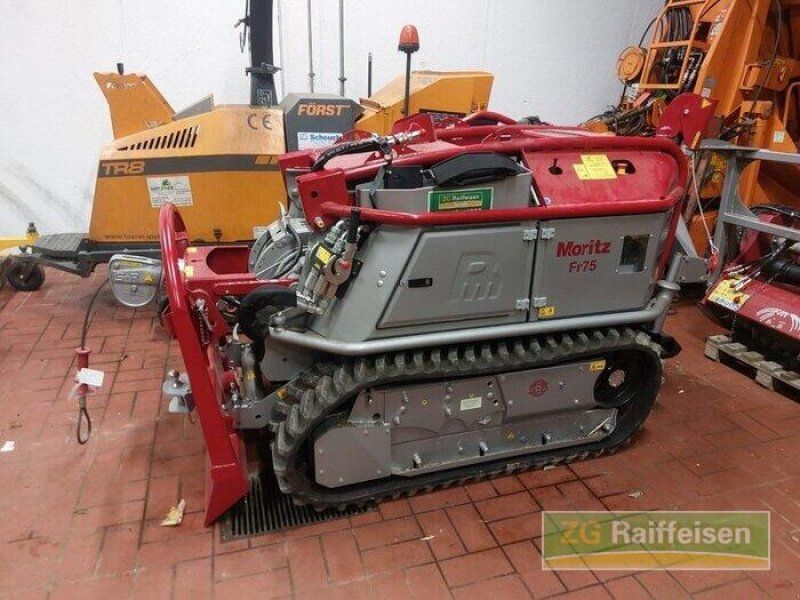

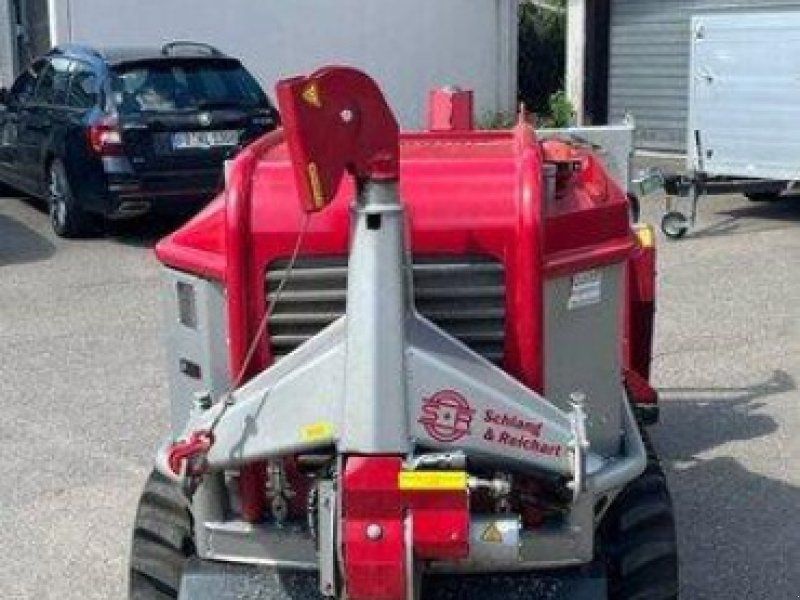

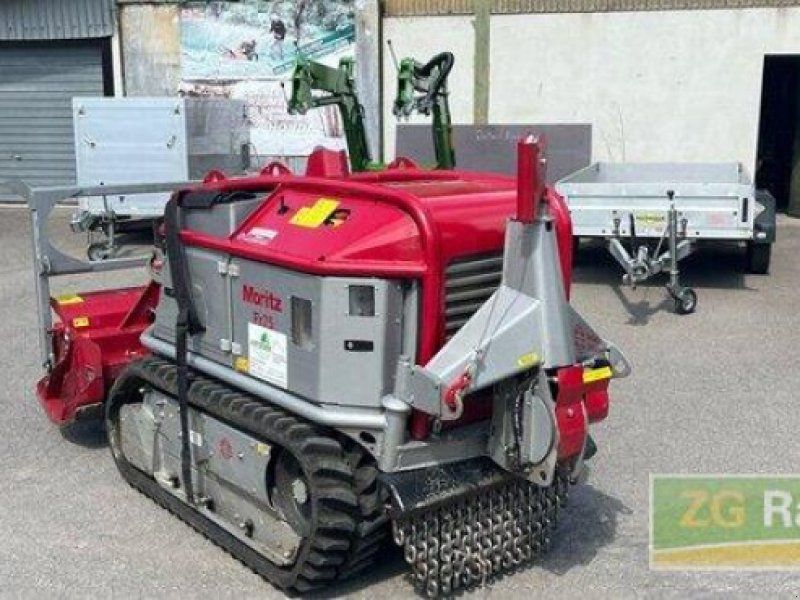

Schlang & Reichart Moritz FR 75

Beschreibung

Raupenvorliefer- und Sicherheits-Fällhilfe 75 PS - Technische Beschreibung: - Abmaße: - -Raupenfahrzeug mit Gummilaufwerk AS, Laufwerkbreite 250 - mm - optional 300 mm - -In der Breite hydraulisch verstellbar, von 1.150 mm bis 1550 - mm - Außenbreite - optional mit 300 mm Bänder Außenbreite ca. 1200 # 1600 - mm - Teleskopierbar über Funk - -Gesamtlänge mit angebauter Winde und Rückeschild ca. - 2300 mm - -Bodenfreiheit: ca. 320 mm - -Höhe Rahmenoberkante ca. 1350mm - -Böschungswinkel ca. 50° an Front und 40 Grad am Heck - -Gewicht ca. 1.400 kg in Grundausstattung - Motor: - -Deutz Dieselmotor TD2.9L4 - -4 Zylinder, wassergekühlt, Turbolader - -Leistung 55 kW/ 75 PS - -EU Abgasstufe V - -Kraftstoffvorrat: ca. 45 l - -Hydrauliköl: ca. 30 l - -Cleanfix Umkehrlüfter - -Kombinationskühler Wasser /Hydrauliköl - Fahrhydraulik: - -Geschlossenes 2-Kreissystem proportional (2 x 11 kW), - -alle Fahrfunktionen über Funk steuerbar - -vorgeschaltete Ölfeinstfiltrierung - -Fahrgeschwindigkeit stufenlos von 1. Gang 0- 3km/h und 2. - Gang ca. 0 # - 6 km/h - -Endgeschwindigkeit stufenlos einstellbar - -Drifteinstellung zum Ausgleich der Hangabtriebskraft bei - Mäharbeiten quer zum Hang - -automatisch hydraulisch gespanntes Doppelleitrad - Bordhydraulik: - -separater Ölkreislauf, Pumpe mit ca. 18 l/min bei 200 bar - -Serienumfang ein proportionales Steuergerät (für Hubwerk) - mit - Schwimmstellung - -insgesamt optional insgesamt 4 proportionale - Doppelwirkende Ventile - und 2 schwarz/weiß Doppelwirkende Ventile - Chassis: - -Verwindungssteifes Kastenprofil aus Spezialstahl - -Großes abschließbares Staufach seitlich am Chassis - integriert - und ein Staufach oben (offen) - -Anschlagpunkte zur Sicherung der Raupe - -Große Motorhaube für Wartungsarbeiten - -Durchgehende Bodenschutzwanne aus Vollstahl - -Umlaufender Astabweiser mit integrierten Haubenschutz - -Serienmäßig Heck-Hubkraftwerk mit max. Hubkraft am - Koppelpunkt: 11 kN - -Optionales Front-Hubkraftwerk mit max. Hubkraft am - Koppelpunkt: 7 kN - Bedienung der gesamten Maschine: - -Funkfernsteuerung für alle Funktionen - - Not-Aus - - Gasverstellung des Dieselmotors - - Lüfterumkehr - - Fahren und Lenken - - 1. und 2. Gang - - Drifteinstellung - - Windensteuerung - - Rückeschild auf/ab - - Schwimmstellung Hubwerk - - Optionale Hubwerksentlastung - - Breitenverstellung des Fahrwerks - - Fahrtrichtungsumkehr(Direktionsumkehr) - - Zapfwelle ein/aus - - Zusatzsteuerventile - - Seilwindenbetrieb / Fremdabnehmer - - Signalhorn - - Optionale Beleuchtung - ALLE FUNKBEFEHLE AUF EINER BEDIENEBENE - Laufwerk 300 mm breit - Außenbreite ca. 1.200 mm oder ca. 1.600 mm - Zapfwellengetriebe Raupe 50/75 - Wartungsfreie im Ölbad laufende und - ölgekühlte Lamellenkupplung - Zapfwellendrehzahl am Getriebe ca. 540/min - bei 2.100 U/min - Drehrichtung bei Sicht auf den Stummel im UZS - Leistungshydraulik Raupe 50/75 - Hydraulische Seilwinde - 6 to Raupe 50-75 mit Seileinaufbremse - -Antrieb Schneckentrieb - Kraftübertragung auf die Seiltrommeln mittels hydraulisch - betätigter - Mehrscheiben Lamellenkupplungen - -Zugkraft 60 kN - -max. Seilaufnahme 110 m x 11 mm - -Mittlere Seilgeschwindigkeit hydr. 0,40 m/s - -Lamellenbremse - -Sinterlamellenkupplung - -Schneckengetriebe - -elektr. Magnetventilsteuerung (Nassanker) - Rückeschild: - -hydraulisch höhenverstellbar mit drückender Funktion - -Schwenkrolle mit Seileinlaufbremse - -Hubkraft am Schürfleiste: 14kN - -Schildbreite ca. 1100 mm - -mit Anhängemaul und Kombibolzen K 50 (Kugel) - SN: 691346 - Spezial-Forstseil 11 mm 70 m - Unterlenkerfanghacken - Hubwerksentlastung (Heck) - Aushubvorrichtung Winde - Kettenvorhang als Spritzschutz - Porportionales DW- Ventil 2/1 - Porportionales DW- Ventil 3/1 - Porportionales DW- Ventil 4/1 - Schwarz/Weiß DW- Ventil 1/2 - Schwarz/Weiß DW- Ventil 2/2 - Druckloser Rücklauf - Versandgestell/Sonderpalette - Fronthilfswinde Moritz - mit Tragkonsole und Anschlußbock - SN: 691344 - Bedienungsanleitung/ ET-Liste - - - Forstfräse "Max" - Arbeitsbreite 120 cm (Gerätebreite 144 cm) - 40 feststehenden hartmetallbestückten Wechselzähnen (spiralförmig angeordnet) - Hydraulische Frontklappe und hydraulischer Niederhalter, Drückvorrichtung - Optimierte Nachzerkleinerung durch Gegenschneiden in der Frontklappe - Breite Kufen für eine einfache Führung auch bei anspruchsvollen Bodenverhältnissen - Antrieb über die mechanische Zapfwelle des Moritz
